SUS630不銹鋼 （日本牌號）SUS630是馬氏體沉淀硬化不銹鋼，中國牌號0Cr17Ni4Cu4Nb。

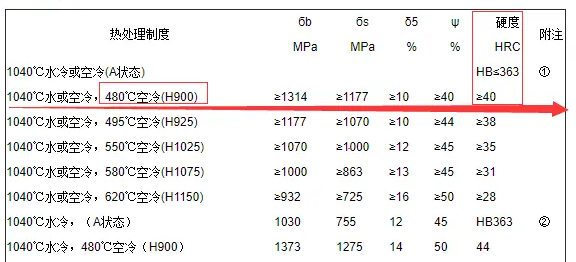

很多客戶朋友會問"H900""H1075"等是什么意思，這是材料在不同熱處理條件下所對應的性能狀態(tài)，詳情可以參考下圖。
添加銅的沉淀硬化型鋼種。具有高強度、硬度和抗腐蝕等特性。由銅、鈮/鈳構(gòu)成的沉淀硬化馬氏體不銹鋼，含碳量低，抗腐蝕性和可焊性均比一般的馬氏體型不銹鋼好，與18-8型不銹鋼類似，熱處理工藝簡單，切削性好，但是較難滿足深冷加工。
用于制造耐蝕性高、強度高的零部件，如軸承類、汽輪機零件。海上平臺、直升機甲板、其他平臺、食品工業(yè)、紙漿及造紙業(yè)航天（渦輪機葉片）機械部件核廢物桶。
| 元素 | 鉻 Cr | 鎳 Ni | 銅 Cu | 鈮 Nb |
| 含量 | 15.50～17.50 | 3.00～5.00 | 3.00～5.00 | 0.15～0.45 |
| 錳 Mn | 碳 C | 硅 Si | 硫 S | 磷 P |
| ≤1.00 | ≤0.07 | ≤1.00 | ≤0.030 | ≤0.035 |
●抗拉強度 σb （MPa）：480℃時效，≥1310; 550℃時效，≥1060; 580℃時效，≥1000; 620℃時效，≥930
●條件屈服強度 σ0.2 （MPa）：480℃時效，≥1180;550℃時效，≥1000;580℃時效，≥865;620℃時效，≥725
●伸長率 δ5 （%）：480℃時效，≥10;550℃時效，≥12;580℃時效，≥13;620℃時效，≥16
●斷面收縮率 ψ （%）：480℃時效，≥40;550℃時效，≥45;580℃時效，≥45;620℃時效，≥50
●硬度 ：固溶，≤363HB和≤38HRC;480℃時效，≥375HB和≥40HRC; 550℃時效，≥331HB和≥35HRC;580℃時效，≥302HB和≥31HRC;620℃時效，≥277HB和≥28HRC
熱處理規(guī)范：
●固溶1020～1060℃快冷；
●480℃時效，經(jīng)固溶處理后，470～490℃空冷；
●550℃時效，經(jīng)固溶處理后，540～560℃空冷；
●580℃時效，經(jīng)固溶處理后，570～590℃空冷；
●620℃時效，經(jīng)固溶處理后，610～630℃空冷。
●金相組織：組織特征為沉淀硬化型。
需要了解更詳細的產(chǎn)品性能，SUS630不銹鋼PDF資料 >>點擊免費獲取
不確定本款鋼材是否適合您的產(chǎn)品，或當前工件使用過程中出現(xiàn)壽命難題，需要技術(shù)選材支持 >>點擊免費咨詢
人工客服
報價電話
